セルフドリリングアンカーシステム用アンカープレート

必要 アンカープレート あなたのために セルフドリリングアンカーシステム? 最適な強度を実現するために設計された耐久性のあるアンカープレートを提供します。 負荷分散 (NAIST) と安定当社のアンカープレートは、さまざまな用途に安全かつ効率的な地面サポートを提供します。 地質工学アプリケーションプロジェクトのパフォーマンスと信頼性を向上させます。堅牢で安全なセルフドリリングアンカーソリューションに不可欠なコンポーネントです。

Sinodrills - セルフドリリングアンカーシステム用の信頼できるアンカープレートメーカー（中国）

アンカープレートの信頼性が低いためにプロジェクトに遅延が発生していますか？品質の低い部品があなたのセルフドリリングアンカーシステムの完全性と安全性。Sinodrillsはそれを実現します。中国のリーディングメーカーとして、優れた荷重分散と永続的な安定性を実現するために、緻密に設計された堅牢で高性能なアンカープレートを提供しています。信頼できる地盤支持とプロジェクトの成功は、Sinodrillsにお任せください。

セルフドリリングアンカーシステム用各種アンカープレート

セルフドリリングアンカーシステム用の角円錐アンカープレート

プロジェクトの安定性の問題で作業が滞っていませんか？従来のプレートでは荷重分散が不十分で、セルフドリリングアンカーシステムの健全性が損なわれる可能性があります。当社の角錐型アンカープレートがその解決策です。優れた荷重伝達と強化された引抜抵抗力を実現する設計により、最適な地盤支持を確保します。信頼性の高い高性能アンカープレートで、重要なプロジェクトを安全に守りましょう。

セルフドリリングアンカーシステム用フラットアンカープレート

セルフドリリングアンカーシステムの耐荷重不足でお悩みですか？品質の低いフラットアンカープレートは破損し、構造の完全性を損なう可能性があります。中国で設計された当社の堅牢なフラットアンカープレートは、優れた接触性能と均等な荷重分散を実現し、あらゆる地盤工学用途において最大限の安定性と安全性を保証します。

セルフドリリングアンカーバー用アンカープレート

プロジェクトの施工地盤が不安定なのではないかとご心配ですか？アンカープレートの強度が低いと、セルフドリリングアンカーバーの強度と耐久性が低下します。当社の高性能アンカープレートは、優れた荷重分散と持続的な安定性を実現するよう設計されており、最大限の安全性を確保します。当社のプレートは、セルフドリリングアンカーシステムの性能を最適化し、確実な地盤補強を実現します。

基礎アンカープレート

当社は、建設プロジェクトにおける強固な構造支持を実現する基礎アンカープレートを提供しています。当社の製品は、様々な用途において安定性、耐久性、そして正確な荷重分散を保証します。厳選された素材を使用し製造されているため、腐食や高圧にも強く、信頼性の高いアンカーシステムを必要とする産業および土木工事プロジェクトに最適です。

セルフドリリングアンカーソリッドプレート

当社は、強固な地盤および構造支持用途向けに設計された、高品質のセルフドリリングアンカーソリッドプレートを提供しています。当社の製品は、優れた耐荷重性、耐腐食性、および簡単な設置を保証します。トンネリング鉱山や斜面安定化プロジェクトなど、世界中の厳しい建設環境において信頼性の高い性能と長い耐用年数を提供する。

セルフドリル式中空棒用フラットアンカープレート

当社は以下の用途に平型アンカープレートを提供していますセルフドリリング中空棒システム地盤工学および基礎工事における信頼性の高い荷重伝達を実現するように設計されています。当社のプレートは、強固な接続性、耐腐食性、容易な設置を保証します。トンネル工事、斜面安定化、岩盤補強など、厳しい地盤条件下でも高い性能と耐久性が求められるプロジェクトに最適です。

セルフドリリングアンカープレート
 続きを読む

セルフドリリングアンカーシステム用のアンカープレートをカスタマイズ

材質とコーティング

環境によって材料の選択は異なります。腐食性の高い環境では、ステンレス鋼または特定の耐腐食コーティング（溶融亜鉛めっきやエポキシなど）が、早期劣化の防止に不可欠です。それほど過酷ではない環境では、標準的な炭素鋼に堅牢な塗装を施したもので十分であり、コストと耐久性のバランスが取れています。

プレート寸法と厚さ

アンカープレートのサイズと厚さは、その耐荷重性能と、地盤や構造物への応力を効果的に分散させる能力に直接影響します。これらの寸法をカスタマイズすることで、特定の土壌条件、岩盤、構造荷重に対して最適な性能を確保し、局所的な圧力集中を防ぎます。

穴径と構成

しっかりとしたフィット感と効率的な荷重伝達を実現するには、中央の穴径がセルフドリリングアンカーバーと正確に一致している必要があります。また、特殊な固定具用の小さな穴を追加したり、ナットの固定を最適化して確実な締結を確保するために、特定の円錐状の窪み深さを設計したりすることも可能です。

円錐形/ドーム型プロファイル

円錐形またはドーム形の窪みの形状は、アンカーバーからの荷重がプレート、そして地面へとどのように伝達されるかに重要な役割を果たします。この形状をカスタマイズすることで、荷重分散を最適化し、応力集中を軽減し、特に高張力用途において安定した接続を確保することができます。

セルフドリリングアンカーシステム用のアンカープレートとは何ですか?

セルフドリリングアンカーシステム用のアンカープレートは、セルフドリリングアンカーバーから周囲の土壌、岩石、または構造要素に荷重を効果的に伝達するように設計された重要なコンポーネントです。

通常は中央に穴がある四角形または円形で、より大きな支持面を提供し、より広い領域に張力または圧縮力を分散します。これにより、局所的な破損を防ぎ、土木工学、鉱業、トンネル工事などで一般的に使用される地盤支持または補強システム全体の安定性と効率を確保します。

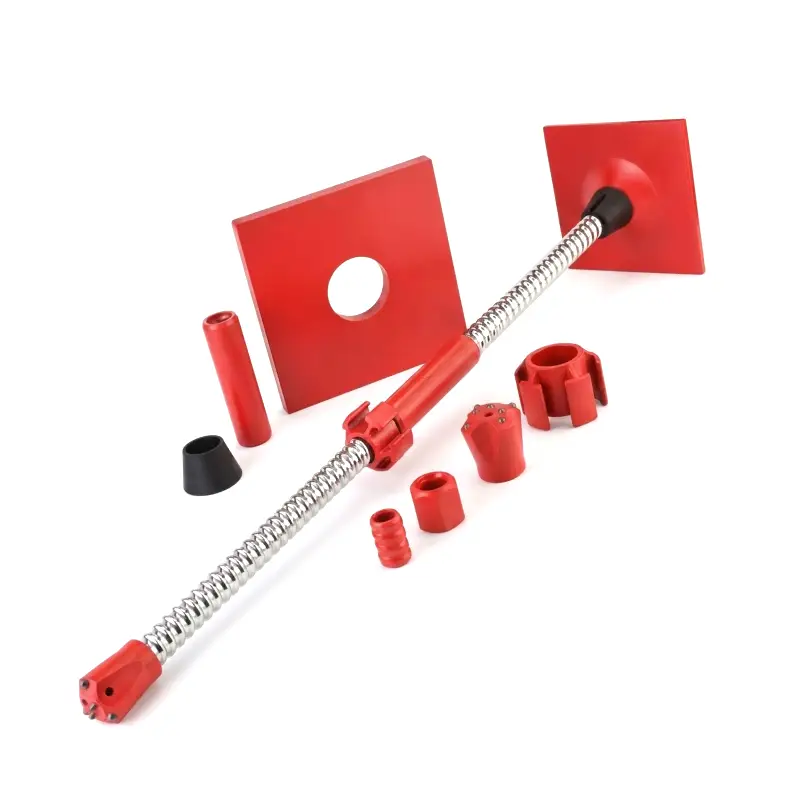

セルフドリリングアンカーシステムには何がありますか?

セルフドリリングアンカーシステムは、掘削、グラウト、アンカーを 1 つの操作に組み合わせた革新的な地盤支持ソリューションです。

この包括的なシステムは通常、堅牢で効率的な強化を実現するために調和して動作する複数の相互接続されたコンポーネントで構成されています。

ホローバー: ドリルロッドと主な荷重支持要素の両方の役割を果たす中心コンポーネント。
ドリルビット: 中空バーの先端に取り付けられ、さまざまな地盤条件で効率的に掘削できるように設計されています。
カプラー： 複数の中空バーセクションを接続し、必要に応じてアンカーの長さを延長するために使用されます。
セントラライザー: 中空バーをボーリングホール内に誘導し、適切な位置合わせとグラウトの被覆を確保します。
プレート（アンカープレート）： アンカーバーからの荷重を支持面まで分散させる重要な要素です。
ナット： 中空バーの端にねじ込み、アンカーシステムをアンカープレートに対して張力をかけます。
グラウト： 掘削中に中空バーを通して注入され、環状空間を埋めてアンカーを地面に固定します。

セルフドリリングアンカープレートの用途

セルフドリリングアンカープレートは、様々な土木・建設分野において不可欠な存在であり、主に効率的な荷重伝達と地盤支持の安定性確保に使用されます。主な用途は以下のとおりです。

斜面の安定化: セルフドリリングアンカーの荷重を分散することで不安定な斜面を固定し、侵食や土砂崩れを防止します。
トンネル掘削と採掘: トンネルのライニングや鉱山の掘削に即時かつ長期的なサポートを提供し、作業員の安全と構造の健全性を確保します。
基礎の補強: 既存の基礎の支持力を強化したり、困難な地盤条件で新しい基礎を構築したりします。
擁壁: 擁壁システムの固定、力の分散、壁の安定性の維持に重要なコンポーネントとして機能します。
一時的なサポート: 特に地盤の即時安定化が必要なエリアなど、さまざまな建設段階で迅速かつ信頼性の高い一時的なサポートを提供します。

セルフドリリングアンカープレートの種類

セルフドリリングアンカープレートには様々なタイプがあり、それぞれがプロジェクトの要件や地盤条件に基づいて荷重伝達を最適化するように設計されています。いずれもアンカーの荷重を分散させる役割を果たしますが、表面と全体の構成はそれぞれ異なります。

平板: これらは、支持面が既に滑らかでアンカーバーに対して垂直になっている場合に用いられる、シンプルな平面プレートで、多くの場合は角張った形状または円形です。これにより、荷重は整地された平坦な面に直接伝達されます。
ドーム型/円錐型プレート: 中央に湾曲またはテーパー状の窪みを持つこれらのプレートは、アンカーバーのわずかな角度のずれを吸収し、ナットをしっかりと固定するように設計されています。円錐形状は、アンカーからプレートへの応力分散を最適化するのにも役立ちます。
球状プレート: ドームプレートに似ていますが、より顕著な球面曲率を持つこのプレートは、球面ワッシャーと組み合わせて使用されます。この組み合わせにより、アンカーバーと支持面の角度を大幅に調整できるため、アンカーが斜めに設置されている場合でも、最適な接触と荷重伝達が確保されます。
リブ付き/強化プレート: 一部のプレートには補強リブや厚いセクションが組み込まれており、特に高応力の用途や柔らかい地面に荷重を分散させる場合に剛性と耐荷重性を高めます。

セルフドリリングアンカープレートの取り付け方法は？

セルフドリリングアンカープレートを正しく設置することは、地盤支持システム全体の完全性と有効性を確保するために不可欠です。このプロセスには通常、適切な荷重伝達と安定性を確保するためのいくつかの重要なステップが含まれます。

ステップ1：アンカーの掘削とグラウト充填

セルフドリリングアンカーバーは、専用の掘削機を用いて地盤または岩盤に直接掘削されます。バーが前進すると同時に、中空コアを通してグラウト材が注入されます。これにより、完全に結合したアンカーが形成され、空隙が埋められ、アンカーと周囲の材料との間の優れた接着性が確保されます。

ステップ2：ベアリング面の準備

アンカーバーが完全に設置され、グラウトが十分に固まったら、アンカープレートの支持面を準備する必要があります。これには、突出したアンカーバーの周囲にあるゴミ、緩んだ材料、凹凸を取り除くことが含まれます。清潔で比較的平坦な表面は、アンカープレートの適切な接触と均一な荷重分散を確保します。

ステップ3：アンカープレートとワッシャーの配置

下地処理が完了したら、アンカープレートを突出したセルフドリリングアンカーバーに差し込みます。次に、アンカープレートの上に球面ワッシャー、または場合によってはベベルワッシャーを取り付けます。このワッシャーは、わずかな角度のずれを吸収し、後続のナットが面一に収まるようにすることで、適切な締め付けを可能にします。

ステップ4：締めるナット

最後に、六角ナットをセルフドリリングアンカーバーの端部にねじ込み、ワッシャーとアンカープレートを覆って固定します。トルクレンチを用いて、ナットを規定のトルク値まで締め付けます。この締め付け工程により、アンカープレートが固定され、支持面に対して圧縮され、セルフドリリングアンカーシステム全体の荷重伝達機構が作動します。

今すぐお問い合わせを送信

セルフドリリングアンカーシステムソリューションのためのオールインワンアンカープレートプロジェクト

断片的な地盤支持ソリューションにお困りですか？断片的なアプローチはプロジェクトの整合性を損ない、コストを増大させます。セルフドリリングアンカーシステム向けのオールインワンアンカープレートソリューションをご覧ください。細部までこだわって設計されたプレートは、シームレスな統合、最適な荷重分散、そして比類のない安定性を保証します。包括的で信頼性の高いアンカーソリューションでプロジェクトを合理化し、効率性と安心を保証します。
